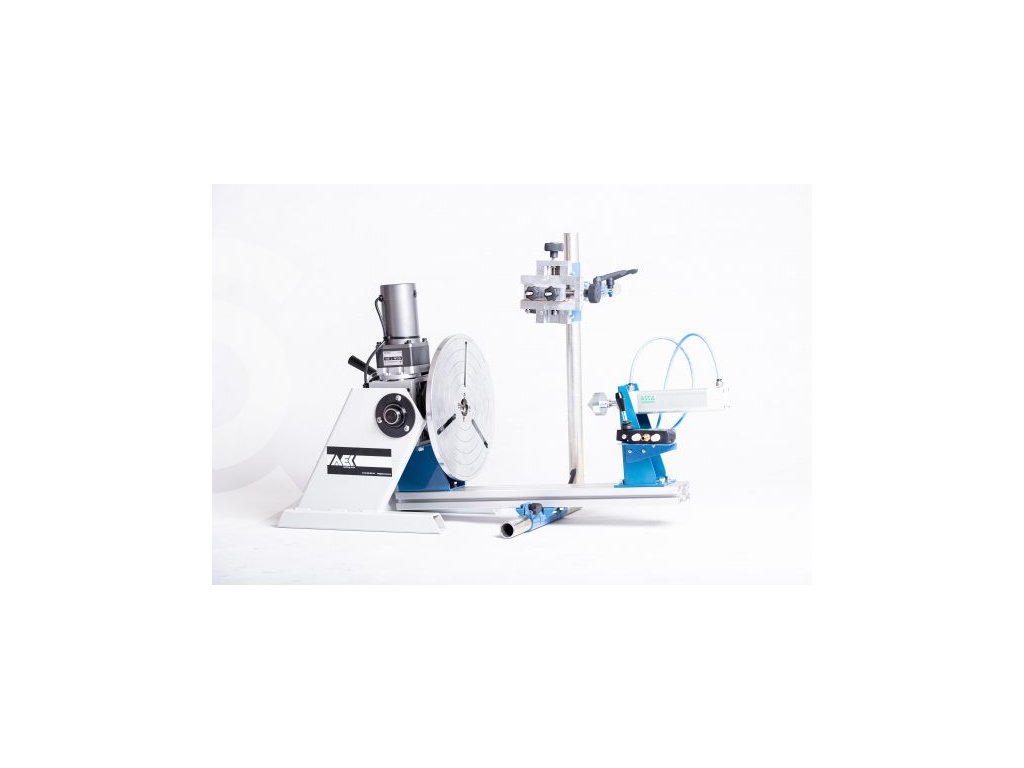

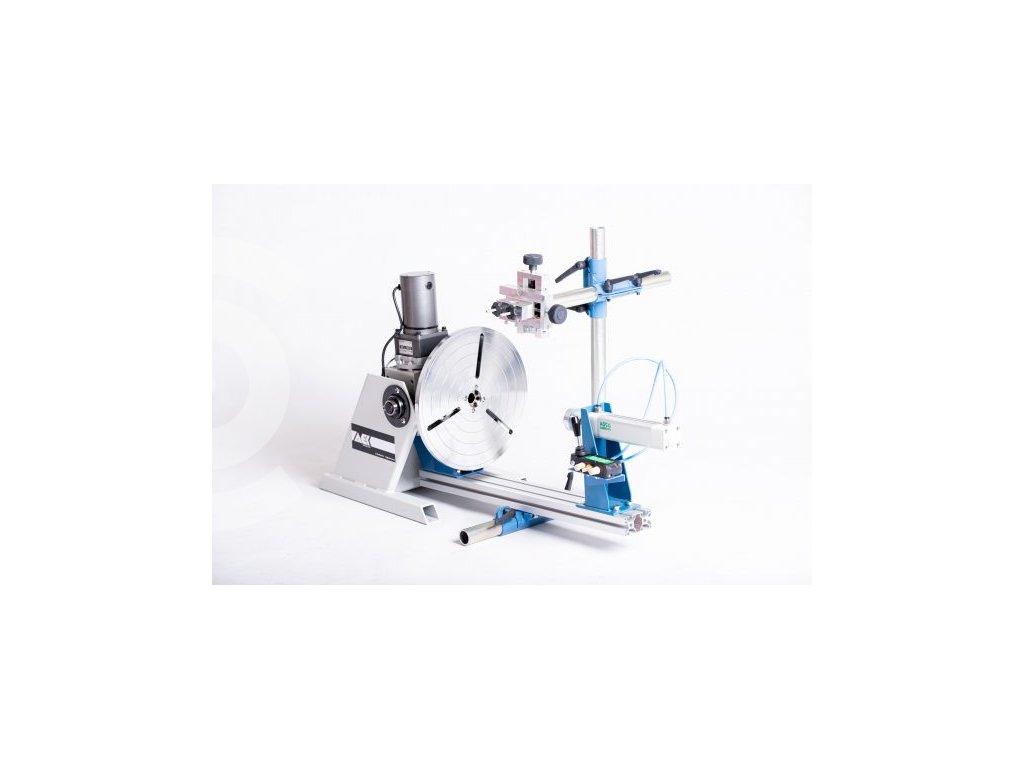

Sestava B-SET k polohovadlů PT101/201 se stavitelným držákem hořáku a přítlačným pneumatickým válce. Uchycení na převodovku polohovadla.

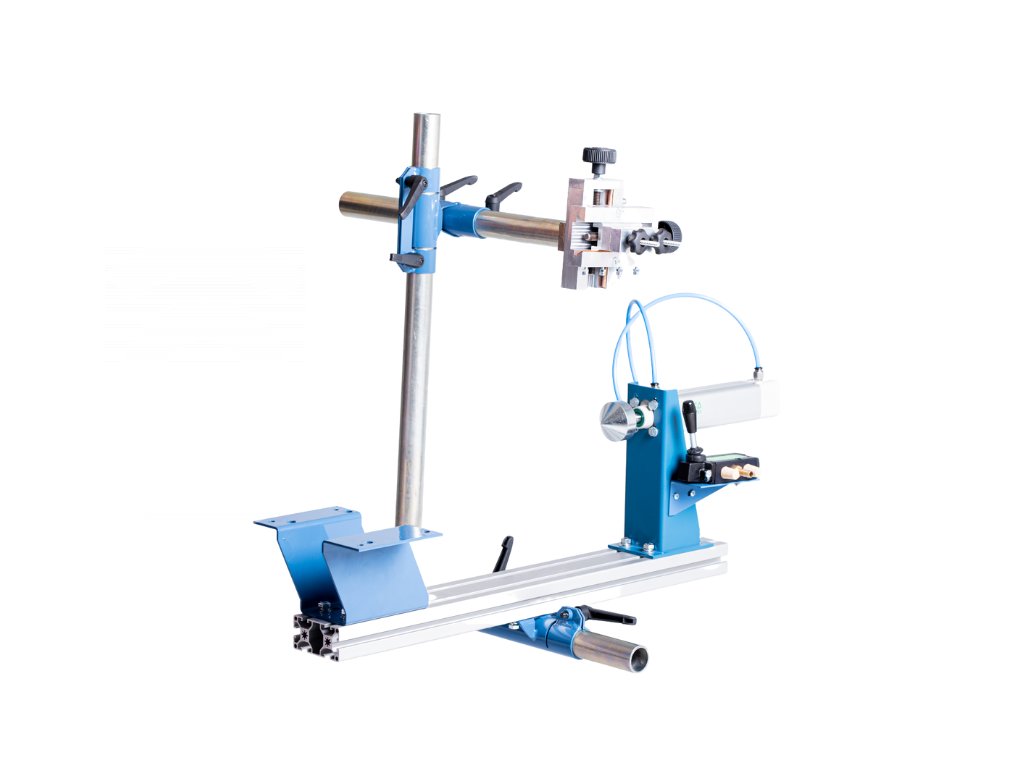

Popis obrázku:
1. Konzola ramene
2. Patka převodovky
3. Rameno posuvu
5. Trubka posuvu
6. Kříž ramene
7. Držák hořáku s posuvem P2D MAN
8. Přítlačný válec pneumatický
9. Koník
10. Nosný profil 650 z hliníku
K tomuto setu doporučujeme polohovadla PT-201. Polohovadla PT-201 mají hřeben pro nastavení úhlu otočného talíře. Polohovadla PT-101 mají pouze zajišťovací šroub.
Doplňkové parametry
| Kategorie: | PŘÍSLUŠENSTVÍ |
|---|---|
| Hmotnost: | 13 kg |
| Délka dílce: | 410 mm |
| Maximální průměr dílce: | 520x225x380 mm |
| Možnost prodloužení dílce: | ANO |
| Možnost zvětšení O dílce: | NE |
| Nastavitelný přítlak válce: | ANO |
| Ovládání válce: | Dvoupolohový přepínač |
| Pohon válce: | Stlačený vzduch |
| Rozměry: | 700x450x800 mm |
