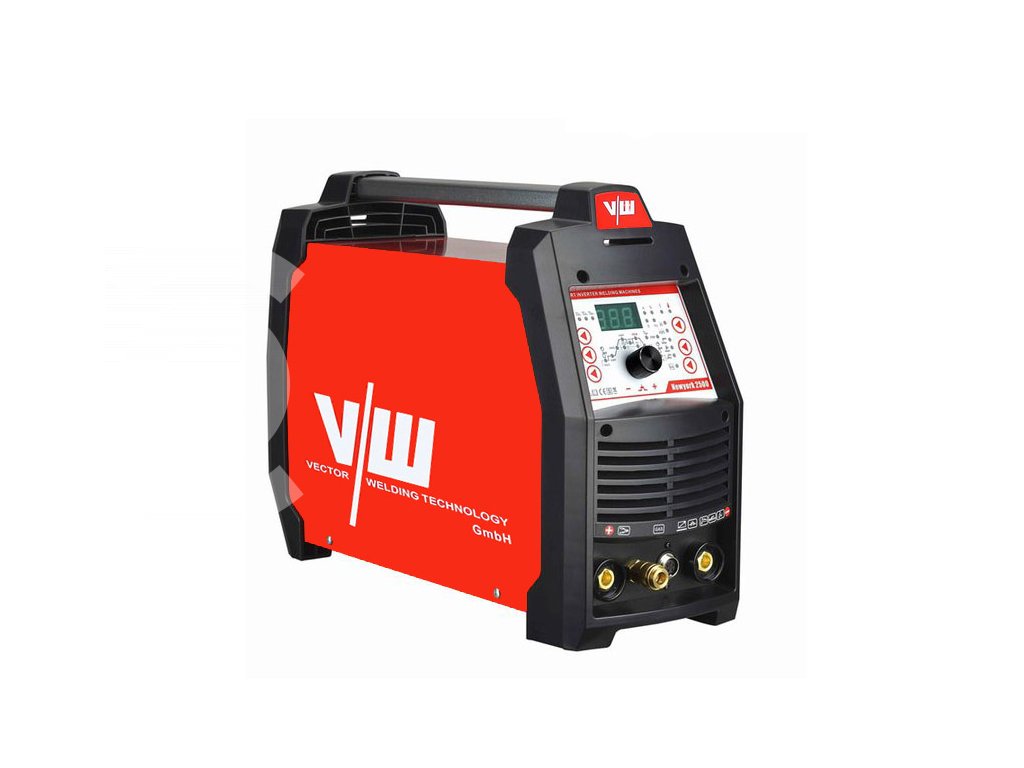

VECTOR NewYork 2500 ACDC PLASMA

Vector NewYork 2500 ACDC PLASMA je malý, kompaktní svářecí zdroj se stejnosměrným i střídavým výstupem kombinovaný s plazmovou řezačkou. Umožňuje svařovat hliník střídavým proudem metodou TIG AC, stejnosměrným proudem metodou TIG DC (ocel, nerez, ...), ruční svařování obalenou elektrodou a řezat elektricky vodivé materiály plazmovým paprskem. Spolehlivé bezkontaktní HF zapalování a digitální nastavení všech svařovacích parametrů pro snadné zvládnutí všech svarů. Z profesionálních zdrojů přináší řada svářecích zdrojů SIWM funkci JOB-List. Zdroje umožňují ukládat nastavené parametry svařování do jednoho d 9 JOBů a později je vyvolat při opakované práci. Jednoduché ovládání z přehledného čelního panelu umožňuje snadné nastavení svařovacího procesu pro dosažení perfektního výsledku svařování.

Vlastnosti a funkce:

• Digitální řízení
• Svařování TIG elektronickým HF zapálením
• Nastavitelná frekvence střídavého proudu 50 Hz až 200 Hz
• Nastavitelné vyvážení střídavého proudu
• TIG impulsní svařování
  • Minimalizace vnášeného tepla u tenkých materiálů.
  • Modelace svaru bez přídavného materiálu.
• 2taktní/4taktní režim
• Jednoduchý a přehledný ovládací panel, ovládací prvky optimalizované pro TIG
• Nastavitelný náběh/doběh proudu
• Nastavitelné předfuk plynu/dofuk plynu
• Ruční svařování obalenou elektrodou
  • Nastavitelný proud a doba horkého startu
  • Nastavitelné Arcforce
  • Funkce Antistick
• Plynem chlazené
• Lehké přenosné provedení
• Síťový kabel 2,5 m se zástrčkou 16 A s ochranným kontaktem
• Připojení na síť 1x230 V/16 A
• Tolerance síťového napětí +15 %/-15 %
• Funkce JOB SAVE - uložení až 9 svařovacích programů
• Plazmové řezání
  • Kontaktní zapalování
  • Tvarové řezání i tenkých plechů bez deformací.

Pohled na ovládací panel

Parametry ovládacího panelu

1. Indikátory jednotek
2. Impulsní svařování TIG
3. Druh provozu - 2taktní/4taktní
4. Metoda provozu - MMA / TIG / PLASMA
5. Indikátor napájení
6. Indikátor přehřátí
7. JOB / SAVE - Tlačítka pro vyvolání / uložení svařovacích parametrů
8. Svařovací proud střídavý AC / stejnosměrný DC
9. Enkodér
10. Pokročilé funkce pro ruční svařování obalenou elektrodou
11. Parametry TIG svařování

Pozice	Parametr svařování	Popis
1	Předfuk plynu	Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
2	Startovací proud	Absolutní hodnota 10 A - 100 A.
3	Náběh proudu	Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
4	Svařovací proud	MMA: 10 A - 170 A / TIG AC/DC: 10 A - 200 A
5	Pulzní proud	Procentuální hodnota svařovacího proudu.
6	Šířka pulzu	10% - 90%
7	Pulsní frekvence	1 Hz - 200 Hz
8	Doběh proudu	Absolutní hodnota trvání 0,1 s - 10 s (krok 0,1 s)
9	Proud koncového kráteru	Absolutní hodnota 10 A - 100 A.
10	Dofuk plynu	Absolutní hodnota trvání 0,1 s - 20 s (krok 0,1 s)
11	Frekvence AC	Absolutní hodnota 50 Hz - 200 Hz (krok 1 Hz)
12	Balance AC	Absolutní hodnota 10 % - 30 % (krok 1 Hz).





Pulzování TIG

Konvenční pulzování			Střídání svařovacího a pulzního proudu typicky v rozmezí frekvence 1 – 10 Hz. Pracuje na principu natavení materiálu při svařovacím proudu a ochlazení při pulzním proudu. Pro svařování tenkých materiálů díky menšímu ohřátí svařence pouze při svařovacím proudu. Výborné pro přemostění mezer s přídavným materiálem. Svarová housenka i bez přídavného materiálu. Zlepšená kontrola nad svarovou lázní.
Vysokorychlostní pulzování			Pulzování s vysokou frekvencí mezi svařovací a pulzním proudem. Výsledkem je maximálně stabilní oblouk se zvýšeným průvarem při vyšší rychlosti svařování. Obvyklý rozsah frekvence 100 Hz – 500 Hz.



Ruční svařování obalenou elektrodou

Funkce HOTSTART			Spolehlivě zapaluje elektrodu a dokonale ji roztavý, aby byl zajištěn stejný průvar i na začátku svaru. Toto řešení dává zapomenout chybám při začátku svařování a výrazně snižuje vady svaru.  Nastavitelné funkce: a) - doba trvání HOTSTART proudu b) - úroveň HOTSTART proudu
Funkce ARCFORCE			Během svařování ARCFORCE zabraňuje zatavení elektrody v tavenině díky krátkodobému zvýšení svařovacího proudu. Tato funkce usnadňuje svařování velkými kapkami při nízkých proudech, zejména při krátkém svařovacím oblouku.

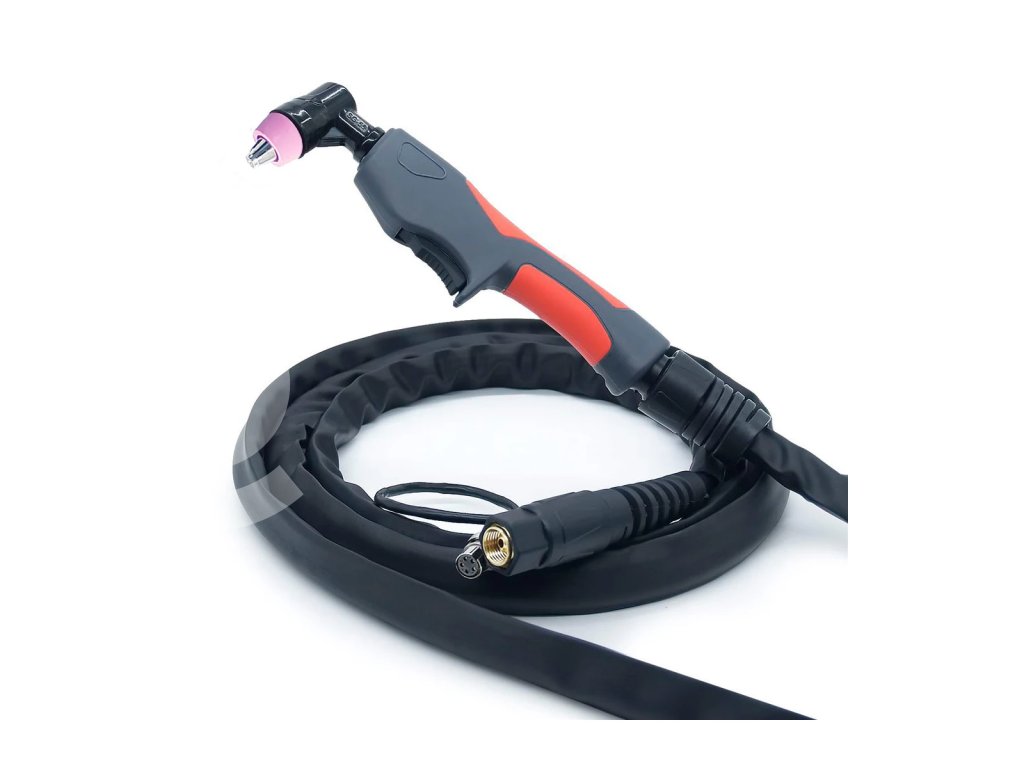

 Plazmové řezání

• Řezání elektricky vodivých materiálů tenkým plazmovým paprskem při společném použití se zdroje stlačeného vzduchu.
• Velmi efektivní pro řezání nelegovaných, nízkolegovaných i vysokolegovaných (nerez) ocelí.
  Řezání technkých plechů bez deformací.

Řezná kapacita
Ocel

• Kvalitní řez - 6 mm
• Maximální řez - 10 mm
• Dělící řez - 12 mm

Technické parametry:

Vstupní napětí 50/60 Hz	1x230 (+- 15 %) V
Jištění	16 A
Napětí na prázdno	MMA: 60 V
	PLASMA: 250 V
Rozsah svařovacího proudu	TIG: 10 - 200 A
	MMA: 10 - 170 A
	PLASMA: 20-50 A
Zatěžovatel 100% (při 40°C)	TIG: 125 A
	MMA: 85 A
	PLASMA: 25 A
Zatěžovatel 25% (při 40°C)	MMA: 170 A
Zatěžovatel 40% (při 40°C)	TIG: 200A
	PLASMA: 40 A
Krytí	IP 21
Rozměry DxŠxV	380 x 160 x 320 mm
Hmotnost	11,5 kg
Rozměr připojení svař. kabelů	10-25
Kvalitní řez - ocel	6 mm
Maximální řez - ocel	10 mm
